| 类型：龙门加工中心 | 品牌：台湾亚威 | 型号： LG-10070 |
| 界面语言：中文 | 产品类型：全新 | 是否库存：否 |
| 售后服务：12 | 货号：6666 | 重量：900000kg |
| 主电机功率：26kw | 主轴转速范围：4000rpm | 定位精度：0.01 |
| 刀具数量：32 | 三轴行程(X*Y*Z)：555666777 | T型槽尺寸(宽*数量)：22 |
| 动力类型：机械传动 | 布局形式：落地式 | 作用对象：通用 |
| 适用行业：通用 | 是否跨境货源：否 | 工作台载重：2,500 kg/m? |
| 主轴马达 ( 连续 /：22 / 26 kW ( 30 / 35 HP ) | 主轴内孔规格：BT50 ( 7 / 24 ) |
X 轴行程 4 m / 5 m 之机型
采用大尺寸双导螺杆、双伺服马达及双线性光学尺同步控制驱动，将同动误差降至***，确保动态精度
X 轴行程 6 m 以上之机型
采用***无背隙齿轮齿条结构搭配 1μm 高解析度之线性光学尺，确保的动态精度
| 导螺杆 | 齿轮齿条 | 光学尺 | |
|---|---|---|---|
| Y 轴 7 m |
：标准 ：不提供中心对称式主轴系统设计
将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱做之空间配置，有效抑制热变位与减低不平衡力矩的产生，确保加工精度与重切削能力

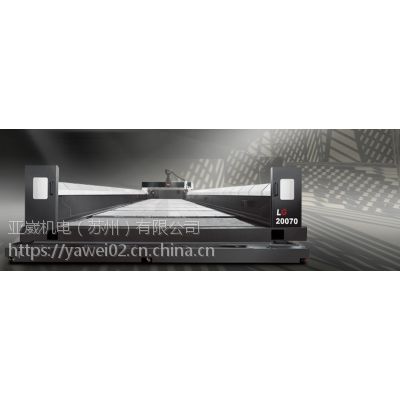

LG-70 系列 天车式龙门型加工中心机 :
| Print this page | LG-10070 | LG-20070 | |||
|---|---|---|---|---|---|
| 重要诸元 | |||||
| X 轴行程 | 10,000 mm | 20,000 mm | |||
| Y 轴行程 | 7,000 mm | ||||
| Z 轴行程 | 1,000 mm | ||||
| 主轴鼻端至工作台面距离 | 200 ~ 1,200 mm | ||||
| 双柱间距离 ( 加挡水板 ) | 7,800 mm ( 7,500 mm ) | ||||
| 工作台 | |||||
| 工作台尺寸 ( X 方向 ) | 10,000 mm | 20,000 mm | |||
| 工作台尺寸 ( Y 方向 ) | 6,800 mm | ||||
| 工作台载重 | 2,500 kg/m? | ||||
| 主轴 | |||||
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主轴转速 | 4,000 齿轮式主轴 ( 标准 ) 5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) | ||||
| 主轴内孔规格 | BT50 ( 7 / 24 ) | ||||
| 三轴进给 | |||||
| X 轴快速进给速率 | 15 m/min. | ||||
| Y 轴快速进给速率 | 12 m/min. | ||||
| Z 轴快速进给速率 | 10 m/min. | ||||
| 切削进给速率 | 10 m/min. | ||||
| 刀库 | |||||
| 刀库容量 | 32 ( 60 选配 ) | ||||
| 刀具直径 / 邻刀空 | ? 127 / 215 mm | ||||
| 刀具长度 | 350 mm | ||||
| 刀具重量 | 20 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全长 | ||||
| 定位精度 ( VDI 3441 ) / 全长 | P = 0.050 mm | P = 0.010 mm | |||
| 定位精度 ( VDI 3441 ) Y / Z 轴 | P = 0.040 mm / 全长 ( 光学尺 ) | ||||
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重现精度 ( VDI 3441 ) | Ps = 0.038 mm | Ps = 0.080 mm | |||
| 重现精度 ( VDI 3441 ) Y / Z 轴 | Ps = 0.030 mm ( 光学尺 ) | ||||
| 一般规格 | |||||
| 电力需求 | 220 ± 10 % | ||||
| 气压需求 ( 最少 ) | 5 ~ 8 kg/cm? | ||||
| 油压箱容量 | 120 liter | ||||
| 润滑油箱容量 | 6 liter | ||||
| 切削液容量 | 1,800 liter | ||||
