| 类型：龙门加工中心 | 品牌：台湾亚威 | 型号：LG-6040 |
| 界面语言：中文 | 产品类型：全新 | 是否库存：是 |
| 售后服务：12 | 货号：177 | 重量：90000kg |
| 主电机功率：26kw | 主轴转速范围：4000rpm | 定位精度：0.01 |
| 刀具数量：40 | 三轴行程(X*Y*Z)：666777888 | T型槽尺寸(宽*数量)：8 |
| 动力类型：机械传动 | 布局形式：落地 | 作用对象：通用 |
| 适用行业：通用 | 是否跨境货源：是 | 主要下游平台：其他 |
| 主要销售地区：其他 | 有可授权的自有品牌：是 | 主轴鼻端至工作台面距离：200 ~ 1,200 mm |
| 双柱间距离 ( 加挡水板：4,800 mm ( 4,500 mm ) | 主轴马达 ( 连续 /：22 / 26 kW ( 30 / 35 HP ) | 刀具长度：350 mm |
| 刀具重量：20 kg |

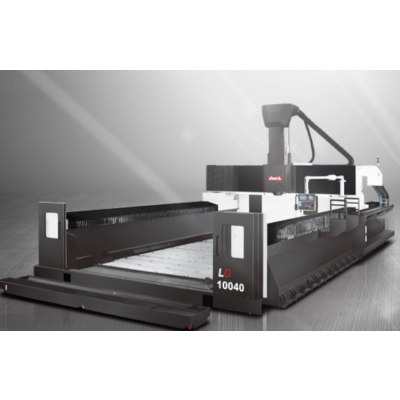

天车式龙门型加工中心机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 LG 系列天车式龙门型加工中心机，运用天车式结构独具之优势，结合*** “横梁下垂调整机构”与大马力、高刚性等特性，提供您超大型工件全方位的加工对策。并因此广为航太、造船、能源以及工具机产业所采用。LG 系列另可选配自动交换头库与立卧换刀系统成为五面加工机，更为弹性的加工能力可充分符合您今日与未来的各种加工需求。
系列化之产品线，规格齐全。搭配高性能自制附加头模组与自动头库、立卧换刀系统，提供高附加价值大型工件之产出能力
模组化之齿轮式或内藏式主轴设计，提供不同的切削特性，符合多样化的加工需求
2,500 kg/m? 重负荷固定式工作台，满足重型工件的各种加工需求
落地式刀库配置于机台后侧，换刀迅速且操作与维护更为方便
大型分离式水箱与工作台两侧之螺旋卷屑器，方便人员维护，提高切屑移除效率并确保冷却效能
天车式结构设计提供***且稳定之动态精度。同时占地面积较定柱式机型减少 40% 以上
结合模组化设计理念与***技术，提供 LG 系列商品化超大型加工机之能力，并***台湾***推出 7,000 mm 横梁之超大型加工中心机“ LG-20070 ”
重负荷工作台采高刚性双层结构设计，承载重型工件不易变形。而落地式设计可使得工作台与地基紧密的结合，有效抑制切削震动，确保加工精度
模组化 X 轴
工作台、侧柱等结构皆采模组化设计，X 轴行程可依需求弹性加长，满足各种超大型工件之加工需求
X 轴采用亚崴伺服同动控制技术，可确保之动态精度
所有结构件皆透过 FEM 有限元素分析，具有设计化，结构轻量化等优点，确保整机结构刚性
横梁、侧柱皆采高刚性结构设计，且横梁与滑座接触面经过精密手工铲花程序，确保组装精度、结构强度及均衡负载
Z 轴采用重负荷滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升
齿轮式高扭力主轴
高低档***齿轮箱设计
浮动式油压松刀机构，松刀时主轴轴承不受任何力量
4,000 rpm 高扭力主轴，搭载高马力输出 26 kW 主轴马达，在 254 rpm 提供 977 N-m 的扭矩输出，符合重切削加工的需求
另可选配 5,000 / 6,000 rpm 齿轮式主轴
内藏式高速、高扭力主轴 采用 FANUC 内藏式马达，有效降低主轴旋转震动量，延长主轴寿命，提升长时间加工精度 浮动式油压松刀机构，松刀时主轴轴承不受任何力量 提供 6,000 rpm 与 8,000 rpm 二种选择，高扭力设计，在 350 rpm 提供 600 N-m 扭矩输出，充分满足各种不同产业加工需
LG-40 系列 天车式龙门型加工中心机 :
| Print this page | LG-5040 | LG-6040 | LG-8040 | LG-10040 | |
|---|---|---|---|---|---|
| 重要诸元 | |||||
| X 轴行程 | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm | |
| Y 轴行程 | 4,000 mm | ||||
| Z 轴行程 | 1,000 mm | ||||
| 主轴鼻端至工作台面距离 | 200 ~ 1,200 mm | ||||
| 双柱间距离 ( 加挡水板 ) | 4,800 mm ( 4,500 mm ) | ||||
| 工作台 | |||||
| 工作台尺寸 ( X 方向 ) | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm | |
| 工作台尺寸 ( Y 方向 ) | 3,800 mm | ||||
| 工作台载重 | 2,500 kg/m? | ||||
| 主轴 | |||||
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主轴转速 | 4,000 齿轮式主轴 ( 标准 ) 5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) | ||||
| 主轴内孔规格 | BT50 ( 7 / 24 ) | ||||
| 三轴进给 | |||||
| X 轴快速进给速率 | 10 m/min. | 20 m/min. | 20 m/min. | 20 m/min. | |
| Y 轴快速进给速率 | 15 m/min. | ||||
| Z 轴快速进给速率 | 10 m/min. | ||||
| 切削进给速率 | 10 m/min. | ||||
| 刀库 | |||||
| 刀库容量 | 32 ( 60 选配 ) | ||||
| 刀具直径 / 邻刀空 | ? 127 / 215 mm | ||||
| 刀具长度 | 350 mm | ||||
| 刀具重量 | 20 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全长 | ||||
| 定位精度 ( VDI 3441 ) / 全长 | P = 0.030 mm | P = 0.035 mm | P = 0.040 mm | P = 0.050 mm | |
| 定位精度 ( VDI 3441 ) Y / Z 轴 | P = 0.030 mm / 全长 | ||||
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重现精度 ( VDI 3441 ) | Ps = 0.022 mm | Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm | |
| 重现精度 ( VDI 3441 ) Y / Z 轴 | Ps = 0.025 mm | ||||
| 一般规格 | |||||
| 电力需求 | 220 ± 10 % | ||||
| 气压需求 ( 最少 ) | 5 ~ 8 kg/cm? | ||||
| 油压箱容量 | 120 liter | ||||
| 润滑油箱容量 | 6 liter | ||||
| 切削液容量 | 1,300 liter | ||||
